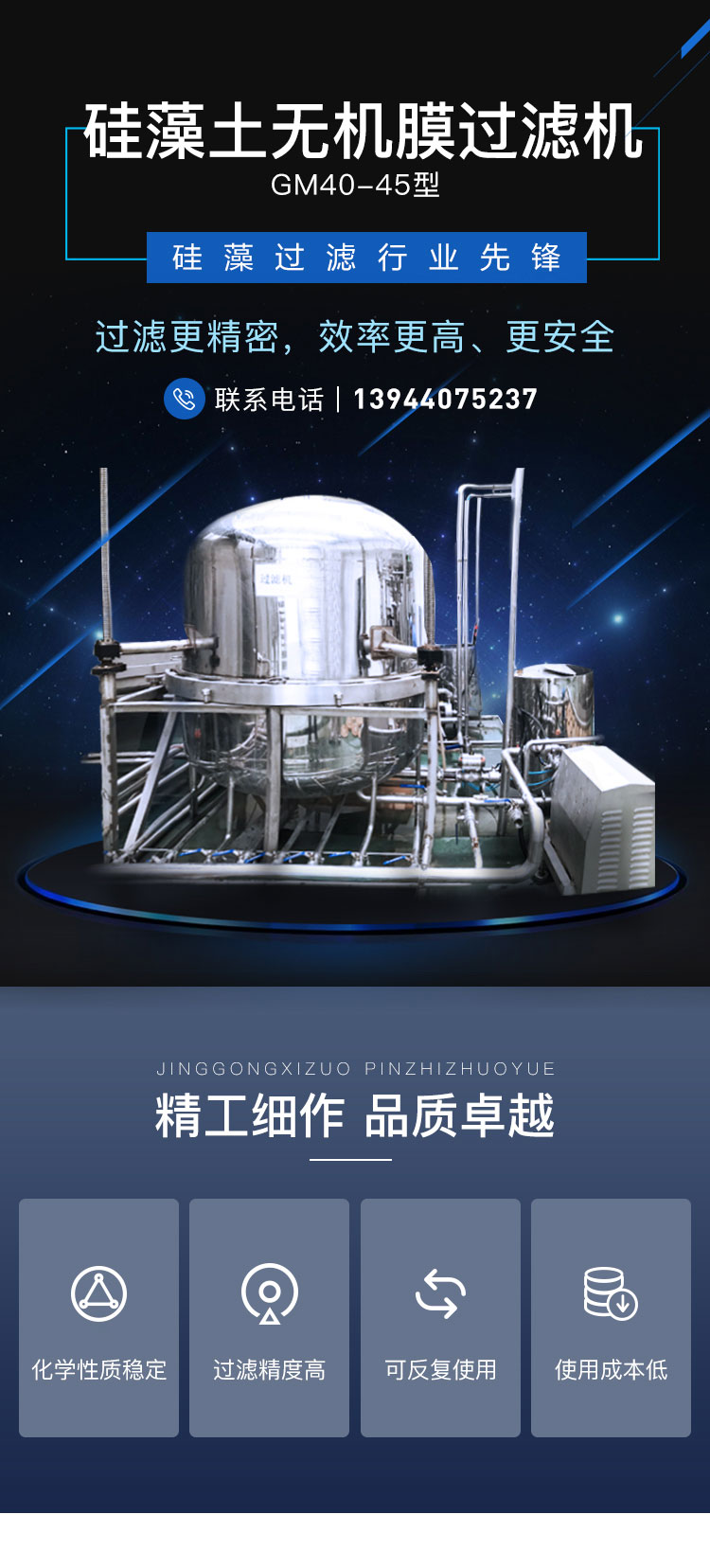

您当前的位置:首页>产品介绍>GM40-45型
硅藻土无机膜过滤机 Diatomite inorganic
membrane filter
过滤原理

  硅藻土无机膜过滤机内置滤芯采用硅宝科技的硅藻土无机膜过滤盘,采用长白山优质纯天然硅藻土烧结而成,拥有国家发明专利,具有国际先进水平。过滤精度0.1-2μm,工作压力0-0.4mPa,提供多孔的芯体结构,具有优良的通透性和物理稳定性,对滤液无任何污染,能有效去除0.2μm以下的杂质。高压汽水自动清洗省时省力,过滤更方便、更高效、更安全。

适用范围

  啤酒、白酒、葡萄酒、黄酒、料酒、饮用水、酿造酱油、醋、饮料、口服液、制药、明胶、糖浆、食用油、石油化工、润滑油、冶金化工、循环水、游泳池水、污水处理等领域。

产品特点

硅藻土无机膜过滤机在无菌过滤和精密过滤方面,都优于用陶瓷、塑料、钛、粉末等人造孔过滤介质过滤机,

化学性质稳定,过滤精度高,安全可靠,自动清洗,可反复冲洗使用,使用效率高、成本低。

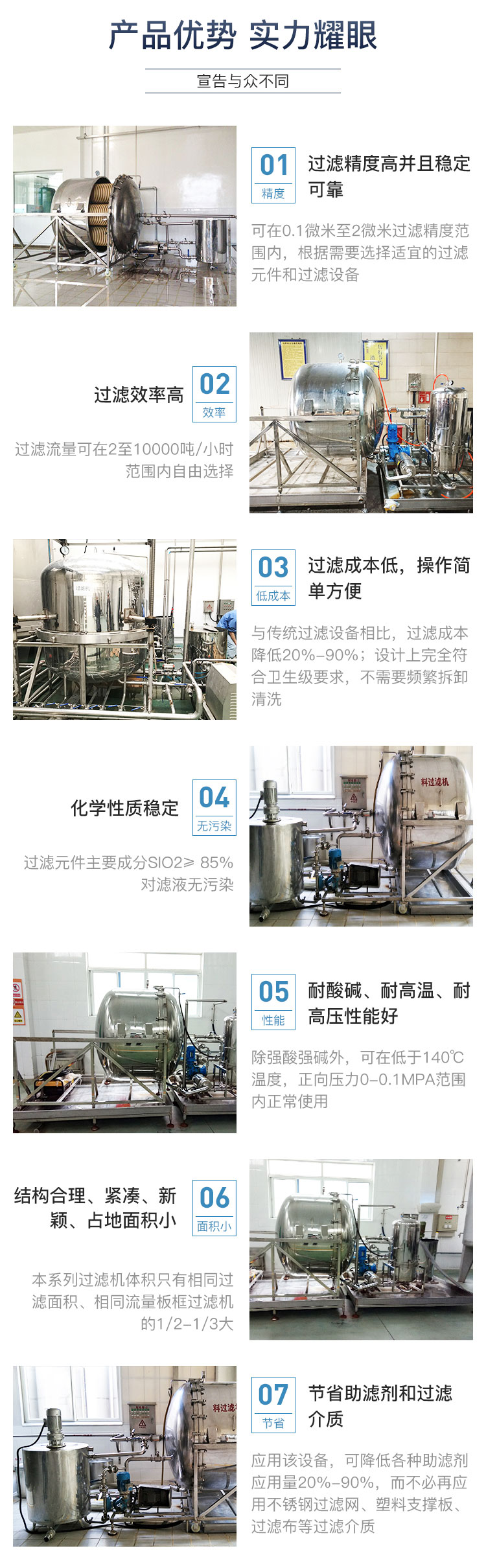

优点归纳如下

过滤精度高并且稳定可靠


可在0.1微米至2微米过滤精度范围内,根据需要选择适宜的过滤元件和过滤设备

过滤效率高

过滤流量可在2至10000吨/小时范围内自由选择,无需拆卸过滤设备和过滤元件,
采用高压汽水自动清洗,省时省力,高效运转。外壳拆卸采用快开式旋转法兰,
更换过滤元件更方便、更安全

过滤成本低

与传统过滤设备相比,过滤成本降低20%-90%

化学性质稳定

过滤元件主要成分sio2≥ 85%,对滤液无污染

耐酸碱、耐高温、耐高压性能好

除强酸强碱外,可在低于140℃温度,正向压力0-0.1MPa范围内正常使用

结构合理、紧凑、新颖、操作方便、占地面积小

本系列过滤机体积只有相同过滤面积、相同流量板框过滤机的1/2-1/3大

节省助滤剂和过滤介质

应用该设备,可降低各种助滤剂应用量20%-90%,而不必再应用不锈钢过滤网、
塑料支撑板、过滤布等过滤介质

操作简单方便

设计上完全符合卫生级要求,不需要频繁拆卸,自动清洗,即可进行下一周期过滤,
大大降低了拆洗时间和滤液损失,也大大减轻工人劳动强度,改善工艺卫生环境。
选型范围
Mo过滤膜元件
型  号
过滤精度
(μm)
过滤面积
(㎡)
过滤流量
(t/h)
耐温
(℃)
工作压力(MPa)
正向 逆向
GZP13-1 0.1-2.0 1.0 0.3-1 140 0-0.35 0-0.5
GZP21-2 0.1-2.0 2.0 0.5-3 140 0-0.3 0-0.35
GZP21-7 0.1-2.0 7 2.5-10 140 0-0.3 0-0.35
GZP21-17 0.1-2.0 17 5-20 140 0-0.3 0-0.35
GZP40-7 0.1-2.0 7 2.6-10 140 0-0.35 0-0.2
GZP40-20 0.1-2.0 20 17-25 140 0-0.3 0-0.2
GZP40-50 0.1-2.0 50 30-50 140 0-0.3 0-0.2
GZP40-100 0.1-2.0 100 80-100 140 0-0.3 0-0.2
设备配置

  01 外形尺寸:长×宽×高:2米×2米×1.8米

  02 过滤精度:0.2-0.4微米

  03 电机功率:过滤泵7.5Kw;计量泵0.35Kw;搅拌器电机0.35Kw

  04 进、出口管径:2′卫生级卡箍快装

  05 有效过滤面积:45㎡

  06 过滤元件直径:400mm

  07 电器控制:采用集中控制箱式控制

  08 过滤机与搅拌罐壳体及管道采用国标304#不锈钢材料

工艺流程图
操作步骤
检测循环

(一)

用管道分别连接原液进口阀1、净液出口阀1与循环罐,打开原液进口阀1、净液出口阀1、进液阀,关闭原液进口阀2、净液出口阀2、反冲洗阀、排污阀。

(二)

开启泵,进行循环,同时打开排气阀,出水后关闭排气阀,可根据需要加入2-5公斤硅藻土循环,硅藻土主要用于反冲洗或隔离吸附粘稠成分。

(三)

循环5分钟后,在净液出口阀1处取样进行检测,检测合格后进行下一个过滤周期。

正常过滤

(一)

原液进口阀2连接预过滤液体罐,净液出口阀2连接净液贮存罐。

(二)

检测循环结束后,不用关闭泵,打开净液出口阀2,同时关闭净液出口阀1。打开原液进口阀2,同时关闭原液进口阀1。进行正常过滤周期。

(三)

正常过滤周期结束后,工作压力表指示到0.3MPa, 同时观察视镜流量很少时,关闭原液进口阀2,同时关闭净液出口阀2, 关闭泵电源。

反冲洗或清洗

(一)

打开排气阀和排污阀,排出过滤罐体中残留的液体(收集留用)。

(二)

原液进口阀1连接净水罐,打开原液进口阀1、打开排污阀、打开反冲阀。关闭进液阀,关闭净液出口阀1和净液出口阀2,关闭原液进口阀2,开启泵,
打开排气阀,出水后关闭。进行反冲洗。

(三)

冲洗时间大约20分钟后,关闭泵,打开排气阀排干净过滤罐中的水后,按照步骤一到三进行重复工作。


服务流程

01 与用户充分沟通、协调配合,针对具体液体的使用要求,通过实验分析,选取适合的过滤系统方案

02 在用户所在地进行指导安装、调试及现场培训,使操作人员熟练掌握系统的工作原理及每个单元的结构及使用方法

03 终身维护,主机部分保修一年,过滤元件保修半年
